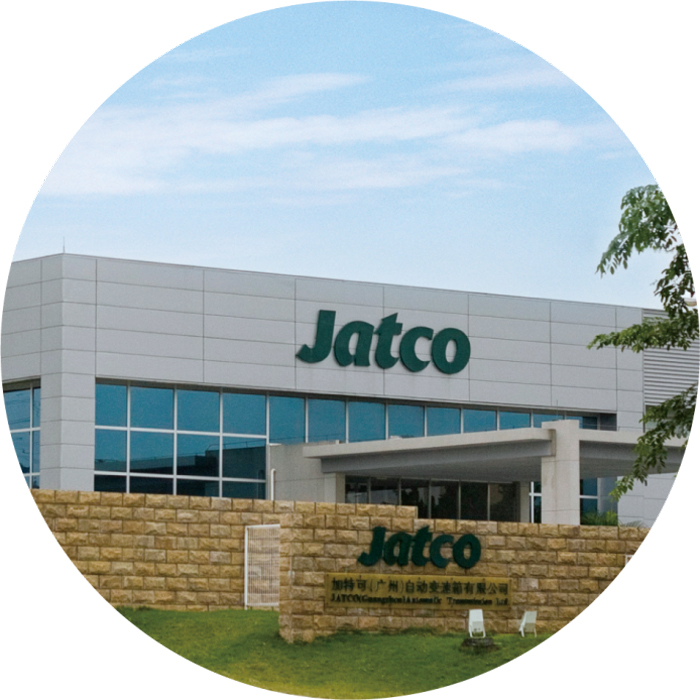

加特可（广州）自动变速箱工场建设110kV及10kV变配電工程

　　110kV变電站及10kV配電系统均采用世界先进的一次设备及高智能化的保护控制系统，真正实现无人值班式自动运行。变電站从设计至投入使用仅一年时间，创造了一个建设记录。

　　電气设备安装工程量如何计算（三）：母線及绝缘子

　　答：　　　　

　　1、悬垂绝缘子串安装，指垂直或V型安装的提挂导線、跳線、引下線、设备连接線或设备等所有用的绝缘子串安装，按单、双串分别以“串”為计量单位，耐张绝缘子串的安装，已包括在软母線安装项目内。

　　2、支持绝缘子安装以“个”為计量单位，按安装在户内、户外、以及单孔、双孔、四孔固定分别计算。

　　3、穿墙套管安装不分水平、垂直安装，均以“个”為计量单位。

　　4、软母線安装，指直接由耐张绝缘子串悬挂部分，按软母線截面大小分别以“跨/三相”為计量单位，设计跨距不同时，不得调整。导線、绝缘子、線夹等均按施工图设计用量加估价表规定的损耗率计算。

　　5、软母線引下線，指由T型線夹或并沟線夹从软母線引向设备的连接線，以“组”為计量单位，每三相為一组；软母線经终端耐张線夹引下（不径T型線夹或并沟線夹引下）与设备连接的部分执行引下線项目，不得换算。

　　6、两跨软母線间的跳引線安装，以“组”為计量单位，每三相為一组。不论两端的耐张線夹是螺栓式或压接式，均执行软母線跳線项目，不得换算。

　　7、设备连接線安装，指两设备间的连接部分，不论引下線、跳線、设备连接線，均应分别按导線截面、三相為一组计算工程量。

　　8、组合软母線安装，按三相為一组计算、跨距（包括水平悬挂部分和两端引下部分之和）系按45米内考虑，跨度的長与短不得调整。软导線、绝缘子、線夹按施工图设计用量加上规定的损耗率计算。

　　9、软母線安装预留長度按下表计算。
